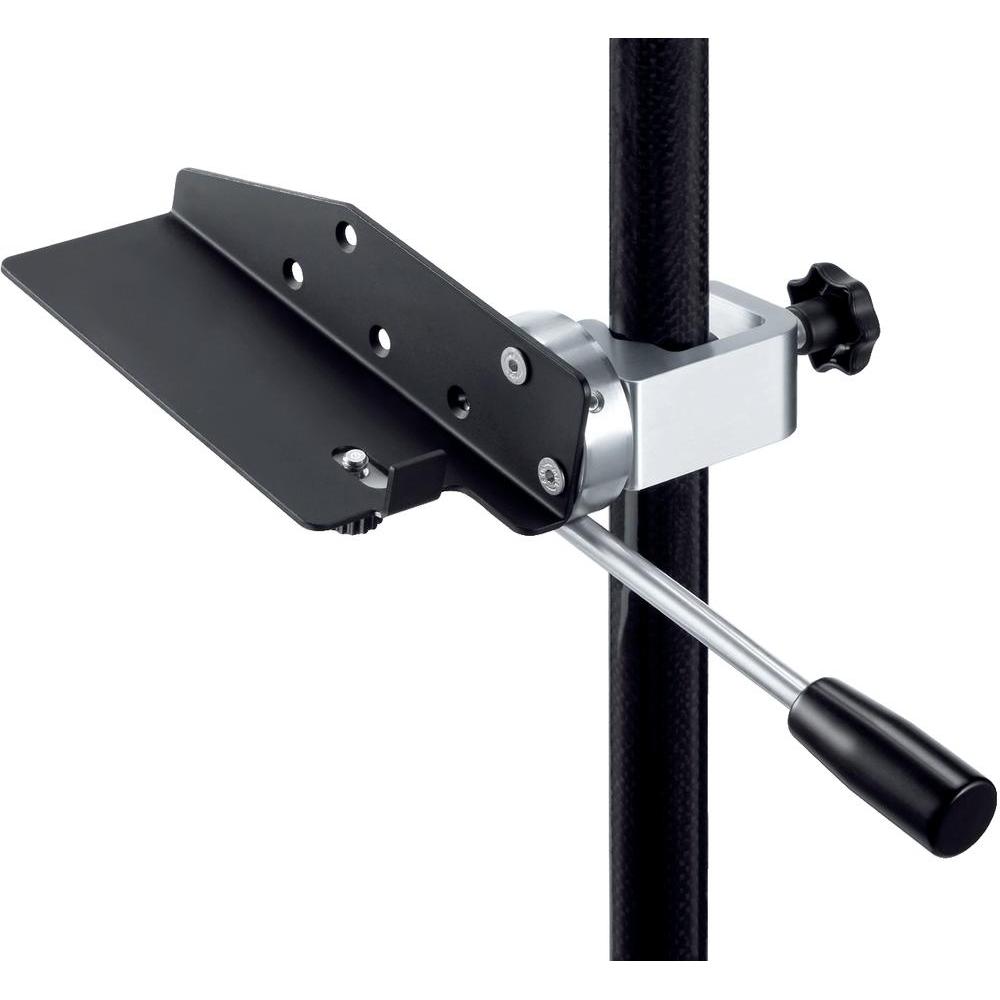

Supporto in alluminio per l’installazione di un misuratore di distanze (distanziometro) laser, sulle più comuni paline topografiche.
Ideale per calcoli di altezze inaccessibili di alta precisione e per utilizzo combinato con palina GPS per applicazioni GIS/ Catastali.
La staffa presenta una vite filettata 1/4″x20 (tipo fotografico) alloggiata in un’asola con posizione predefinita, in grado di assicurare un corretto posizionamento dei più diffusi modelli di distanziometro.
E’ infatti necessario che l’origine della misura, corrispondente con l’asse orizzontale dell’attacco a vite del distanziometro, si trovi sempre in corrispondenza dell’asse orizzontale della palina, in modo di evitare eventuali errori di offset (variazione pivot offset nelle misure con staffa particolarmente inclinata).
Molto più semplicemente, una volta impostato sul distanziometro l’origine della misura (vite filettata), essa non dovrà cambiare posizione, all’aumentare o diminuire dell’inclinazione del piatto del supporto.
Il supporto è compatibile con la maggioranza dei distanziometri in commercio: come fare se il vostro distanziometro presenta un filetto 1/4″x20 (tipo fotografico) posizionato in modo non corretto / non standard, il che potrebbe rendere non allineato l’asse orizzontale del distanziometro stesso, con quello della palina?
In questo caso, sarà sufficiente rimuovere la vite filettata dalla staffa, creare un nuovo foro sulla staffa in corrispondenza dell’asse orizzontale del distanziometro, e riposizionare la vite.
Accetta paline con diametro compreso tra 11 e 35mm.
