Stadia in Invar per livellazioni di primo ordine.
La precisione nella realizzazione di una stadia Invar, oltre che alla qualità del materiale stesso, è strettamente dipendente dalla accuratezza con la quale verranno realizzate le immagini delle grafiche, sia che si tratti di un vero e proprio codice a barre per un sofisticato livello digitale, o di una semplice numerazione con tacche ad intervalli regolari per un precisissimo livello ottico da ingegneria.
Non si tratta di una semplice serigrafia, bensì di un sistema di incisione tramite laser a controllo interferometrico di alta precisione, grazie al quale sarà possibile realizzare l’incisione in modo rigoroso, nitido e duraturo.
Caratteristiche:
– Elevata precisione nella codifica e graduazione, strisce invar con immagine ad alta qualità.
– L’errore massimo della graduazione è di ± 0.005 mm, grazie ad un particolare procedimento di incisione tramite laser a controllo interferometrico ed alla successiva ricopertura con uno strato protettivo in poliestere.
– Il corpo della stadia è realizzato con un unico profilato in alluminio anodizzato a bassissimo coefficiente di dilatazione (appena < 1.5 x 10-6), ed estremamente comodo da trasportare.
– Il nastro Invar, alloggiato in una scanalatura di protezione all’interno del profilato in alluminio, è posto in tensione da due soffici molle che contrastano la seppur limitata dilatazione del profilato stesso.

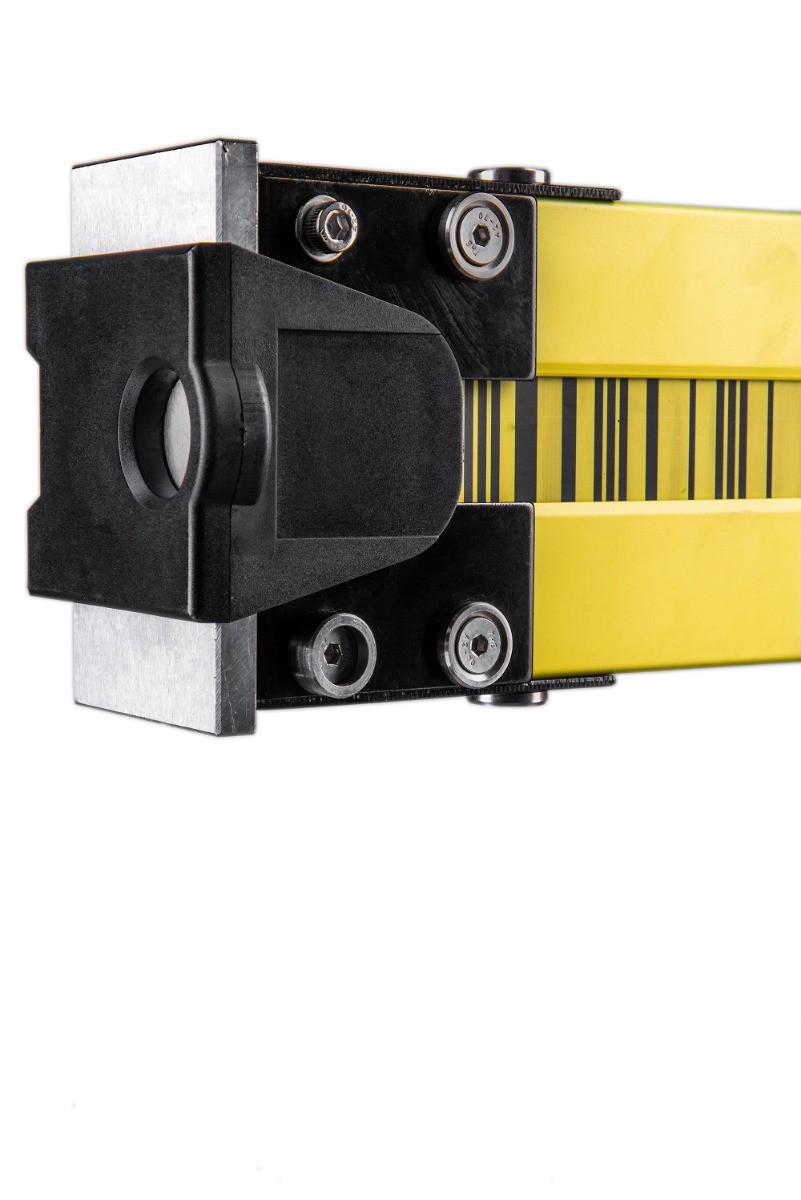

– La base della stadia è costituita da una lega rinforzata al Cromo e sottoposta a particolari processi di lavorazione: temprata, levigata e rettificata.

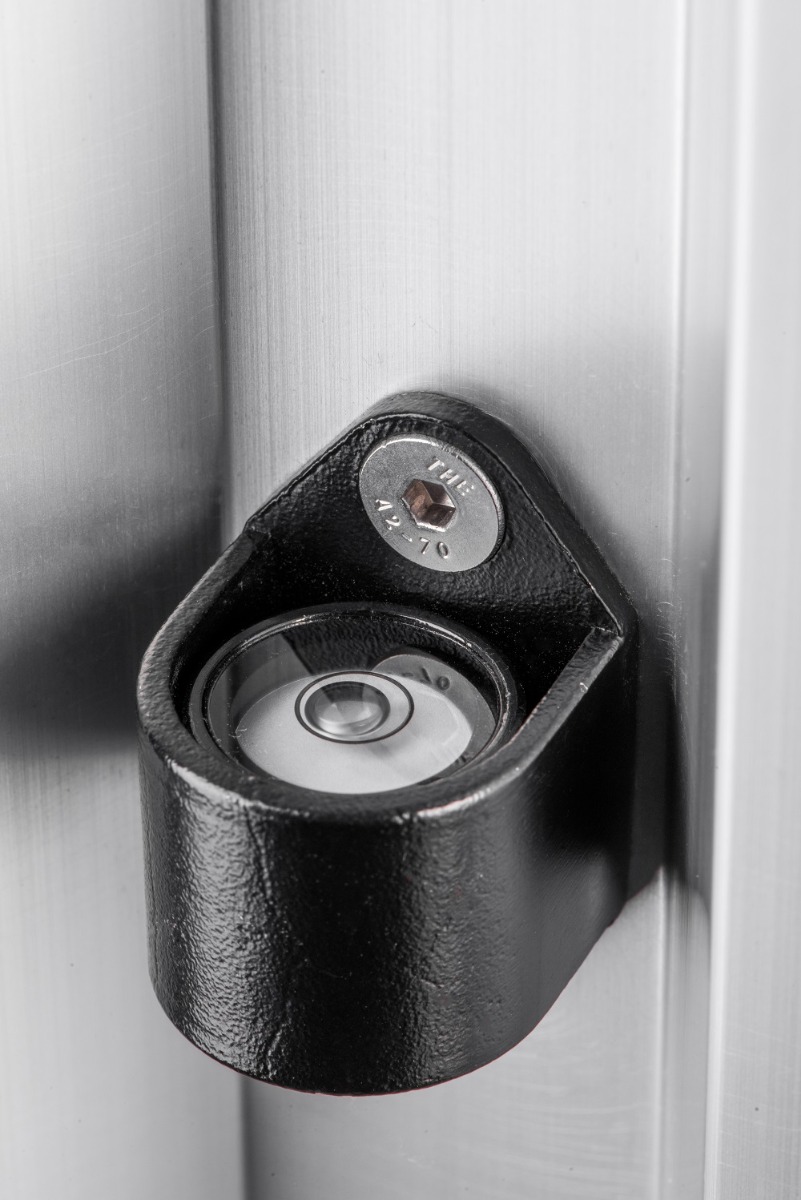

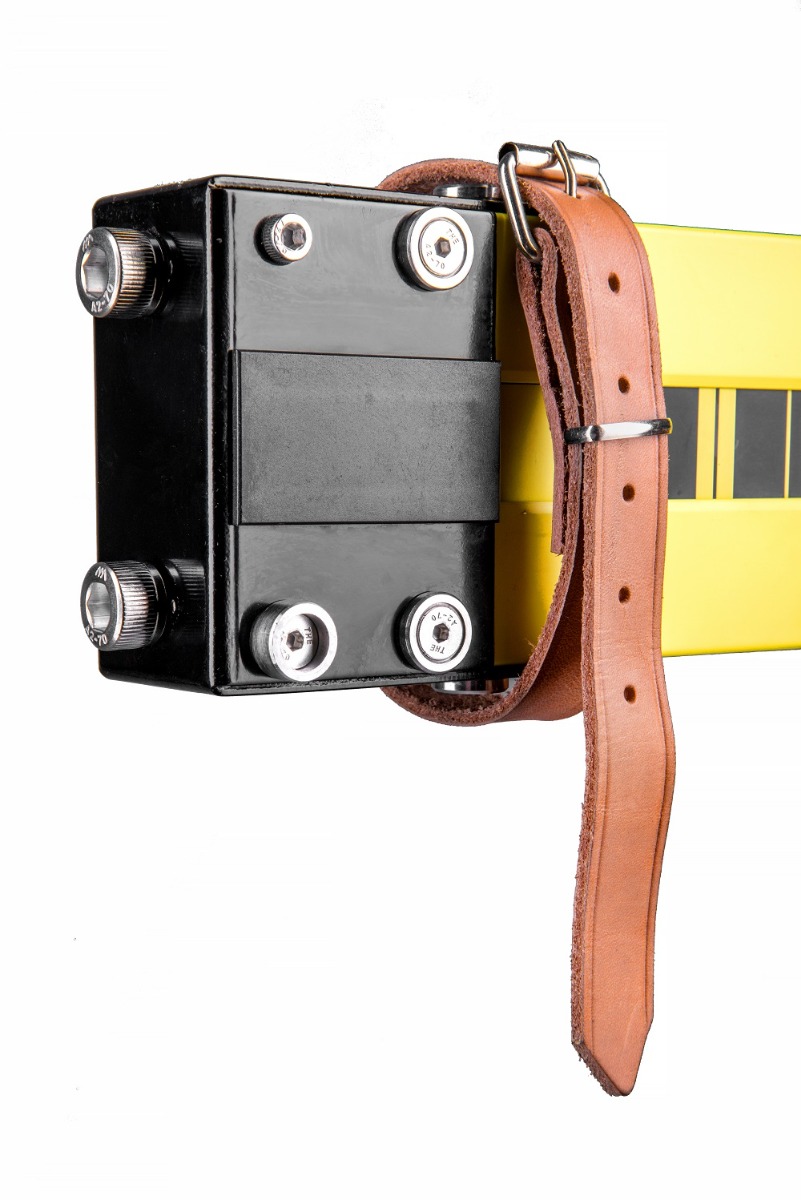

– Dotata di due bolle circolari e di maniglie zincate e verniciate a polvere, nonché pieghevoli per facilitarne il trasporto.

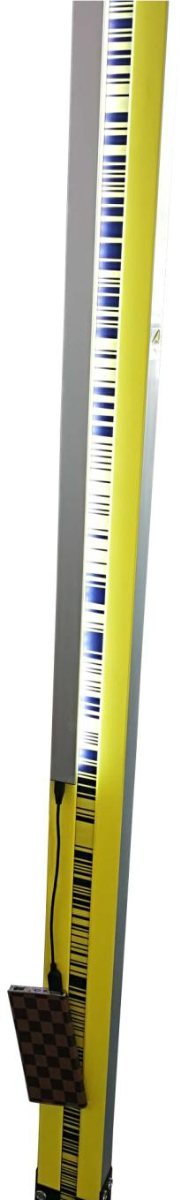

– Molteplici sono gli accessori opzionali, dal basamento “a targaruga”, ai bipodi reggistadia, alla custodia rigida, alle strisce luminose a LED. Queste ultime, consentono di utilizzare facilmente la stadia all’interno di miniere, gallerie, o nei cantieri notturni.
MODELLO:
LS-ISG210-18: versione con lunghezza 2 metri e gradazione con tacche ogni 10mm, per tutti i livelli ottici.
Specifiche del nastro Invar: 0,7 × 25 mm
Planarità del profilato: ≤ 4 mm
Errore di ogni metro: ≤ 0,04 mm
Errori di gradazione casuali: ≤ 2μm
Errore del punto zero: ≤0,005 mm
Optionals:
Basamento “a targaruga”, bipodi reggistadia, custodia rigida, strisce luminose a LED.
